太阳能系统之水箱配置设计图分享（干货）

上篇我们分享了承压系统和非承压系统，因为是第一次写文章，比较来说也只是泛泛之谈，今天跟大家分享一些干货，太阳能系统水箱配置设计。

首先是我们常见的单水箱系统，此类最为简单，无非就是太阳能与辅助能源互补。图纸见下：

本图为上海某贵族学校，用的是太阳能与空气源热泵互补系统，相对来说是最简单的，太阳能和空气能均是与同一个水箱循环，只不过此系统有两路热水供水和两路热水回水。

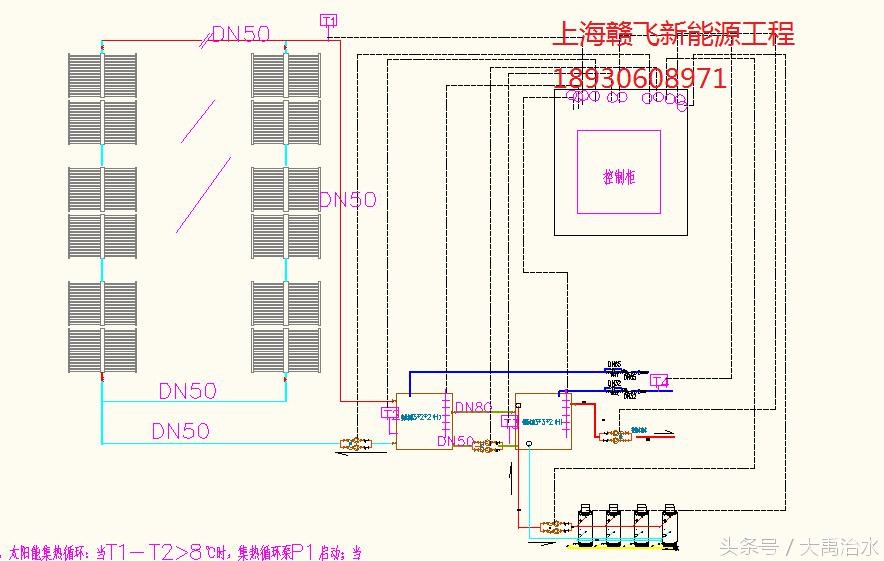

然后我们来分享一下双水箱系统，此类系统运用比较多，主要是在于提高太阳能热量的转换效率，并可以快速提升热水温度，图纸见下：

本系统是为上海某养老院，采用的是太阳能与商用燃气热水炉互补系统。我们可以看到太阳能仅仅是与蓄热水箱换热，而恒温水箱是与蓄热水箱联通，中间有循环泵，这里需要注意的是两个水箱间上部的管路必须比水泵管路管径要大，与达到最大使用太阳能预热的目的。这种系统我们通常设计为自来水直接进蓄热水箱，而回水我们则进恒温水箱，同样出水也是用变频增压泵来实现的。通常情况下，辅助加热设备有多台的情况下，一般会设计为几台联动加一套循环泵，本系统可以看出，仅仅设计了一套辅助热源的循环水泵，此种情况必须要把控好水泵的质量，以及一用一备的控制，万一水泵坏了，也不至于热水供水不足，不至于被客户责问。

最后我们来分享一种半开式半承压的系统，此类系统通常比较少见，个人认为这样设计有可能是为了节约成本吧，个中原因还希望大家一同来探讨。图纸如下：

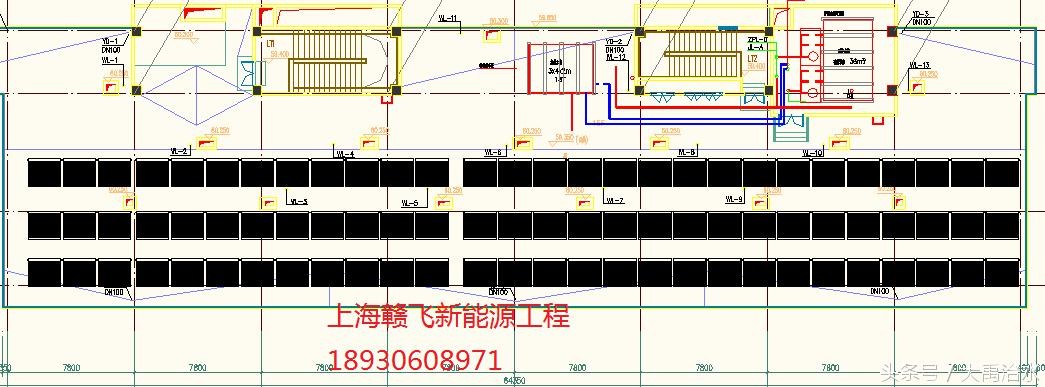

此为上海某高端养老院（怎么又是养老院，看来上海老龄化情况确实比较严重）首先我们看到的是屋顶平面图，水箱为不锈钢保温水箱，其实本图水箱设计过大，其中原因我们看一下原理图：

从原理图上我们可以看出，太阳设备机房用的是5吨承压水罐，而且分为三个供水管路，这样来说屋顶水箱只是为了快速的蓄热，然而图纸上设计的总集热 面积为252㎡，而水箱设计了18吨，水箱过大就很难快速预热，为楼下承压水箱提温，所以个人认为屋顶开式水箱只要需不超过5吨的容积，更好快速的起到预热作用，最大限度的利用太阳能，达到节能的目的。（本图还未深化）

太阳能系统千变万化，但个人认为其核心就是吸收太阳的热量，转换到自来水，从而为人类所利用，只要能达到最优化的使用太阳的能量，应该都视为好设计。
