怎么看懂机械图纸？机械工程师教你分分钟看懂机械图纸，图文详解

作为一名比较资深的机械工程师，在拿到一套图纸或者一张图纸，它能够在这张图纸上读懂那些有用的信息？

图纸作为技术人员交流时的语言，刚入门的小白在看机械图纸的时候还是有一定的困难，乍眼一看，根本就看不懂，仔细一看，也不是那么一回事。今天小编就来教大家如何简单快速的看懂机械图。

一、图纸的类型

机械图有很多的类型，像零件图、简图以及原理图等，在拿到图纸的时候，需要确定拿到的是张什么图纸，所表达的是那个方面。

二、图纸的基本信息

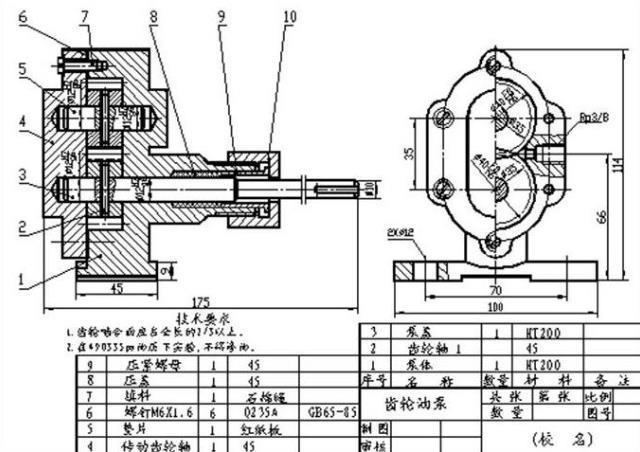

图纸上方会有标题，然后图纸的右下角也会标注着编号、材料、数量、比例等重要的基本信息。

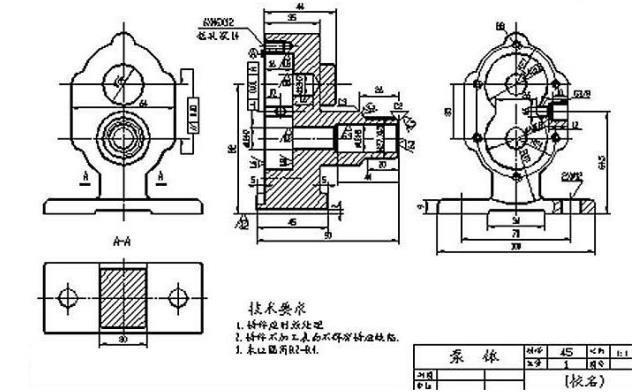

三、看视图

由视图我们需要在脑海中还原零部件的样子，但是这需要我们长时间的经验积累和空间想象力。

四、零件的尺寸

对于图纸上的零件尺寸，我们需要认真仔细的去进行查看，要知道零件误差也是有一定的标准。

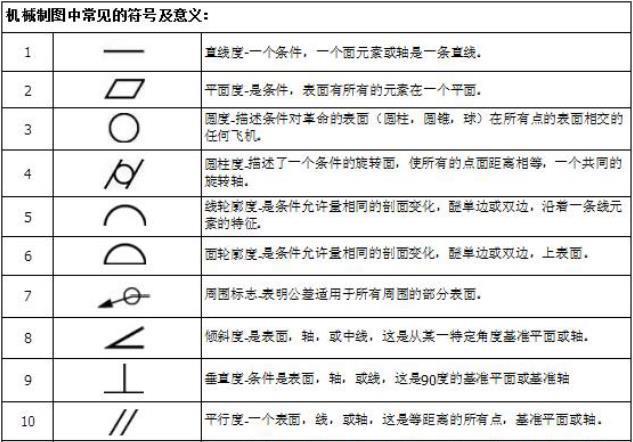

除了这些基本的理论知识，就要数图纸上的那讨人厌的符号了，接下来我们就来了解一些机械符号。

多练习

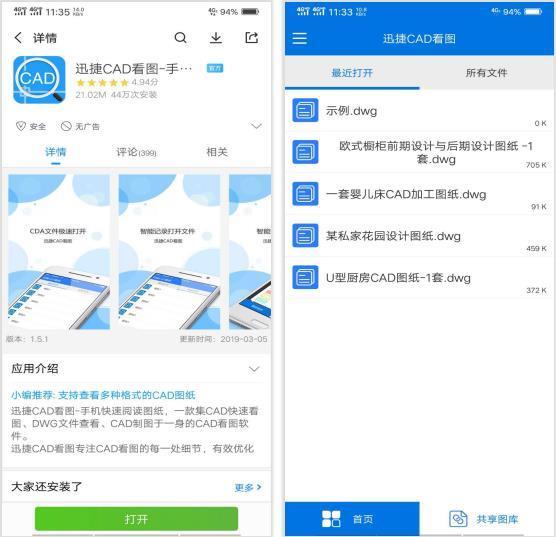

想要快速的识读机械图纸，我们平时可以多找些图纸素材，然后结合上边的理论进行练习。迅捷CAD看图APP可以帮你在手机上打开dwg图纸文件，不论多大内存文件秒打开，让你随时随地的查看图纸。

以上就是小编所要分享的全部内容，想要了解更多关于机械图纸的知识，记得点击关注小编呦~
